URBAN TR110

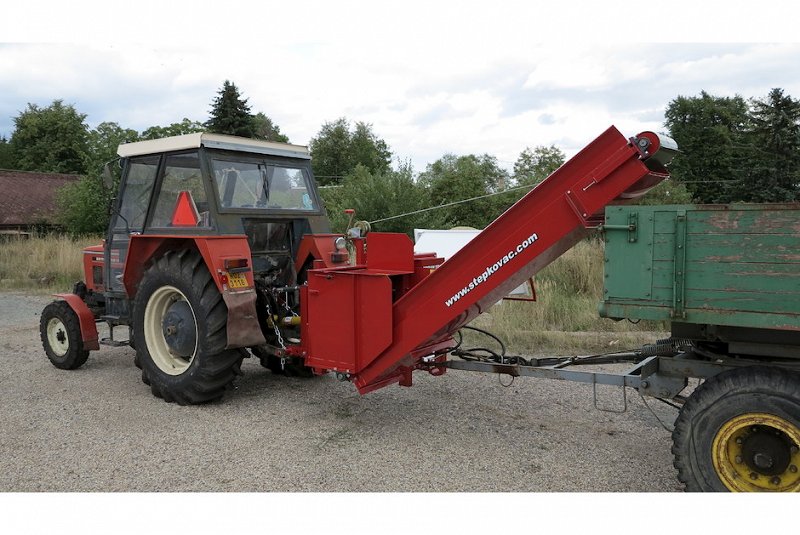

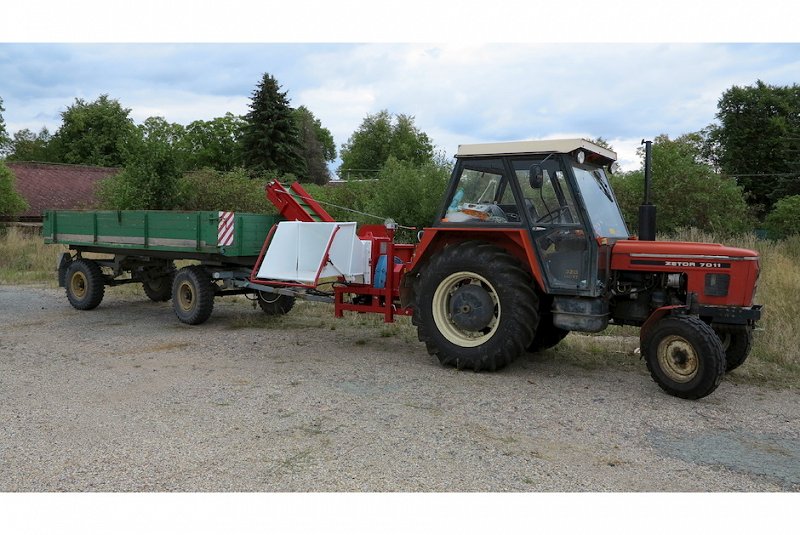

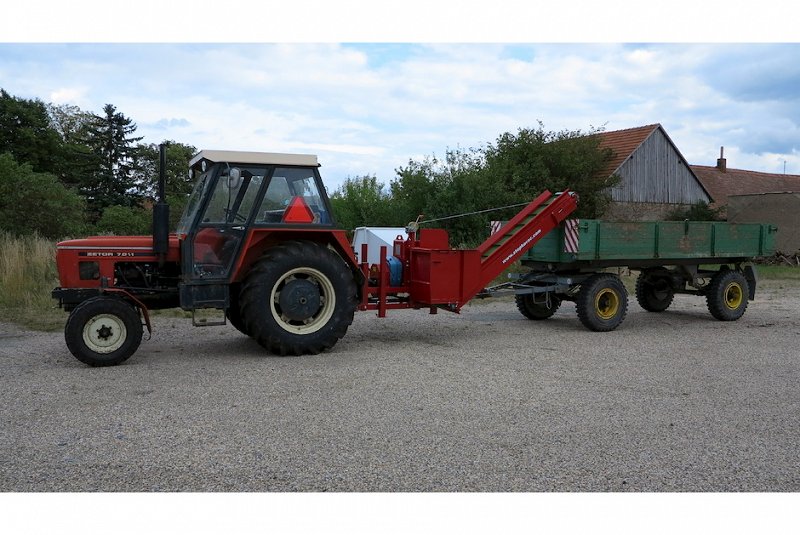

URBAN TR110 con trasportatore posteriore da 2,6 m

La tronchettatrice URBAN TR110 viene attaccata sul sollevatore posteriore al terzo punto del trattore. La potenza ottimale del trattore è di 70 CV e oltre, mentre la potenza minima è di 50 CV. La potenza del trattore viene trasferita da una presa di forza con una frizione di sovraccarico (è una parte della macchina) alla scatola del cambio piena d'olio, che guida il dispositivo di registrazione. Per ridurre gli impatti trasmessi al cardano e al cambio del trattore viene utilizzato un volano, che può essere ordinato come accessorio.

Le prestazioni del TR110 rispetto alle macchine TR70 e TR75 sono notevolmente più veloci perché si possono inserire tronchi di un diametro maggiore o una maggiore quantità di rami più piccoli alla volta.

FINO A DIAMETRO 120 MM

Accessori di serie: cardano con frizione a sovraccarico, catene di sicurezza, gancio di traino, manuale per l'operatore con dichiarazione di conformità.

fotogalleria download

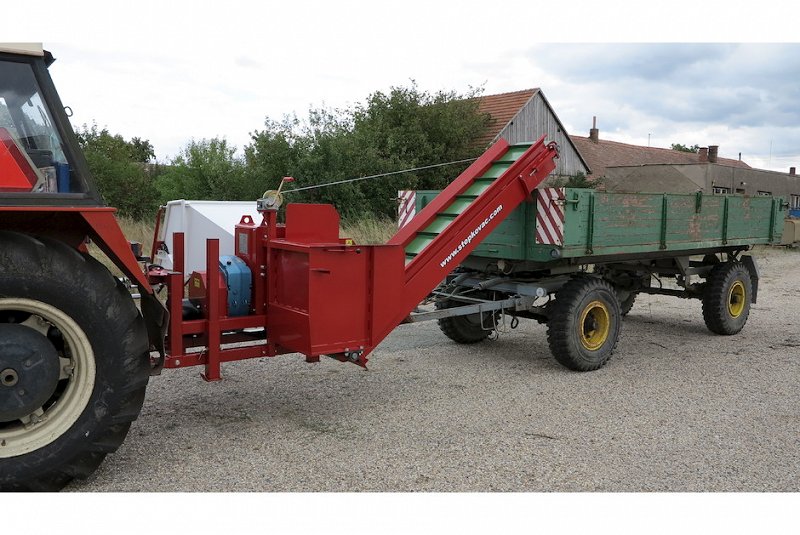

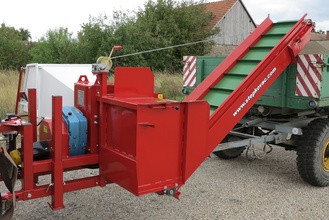

Il nastro trasportatore

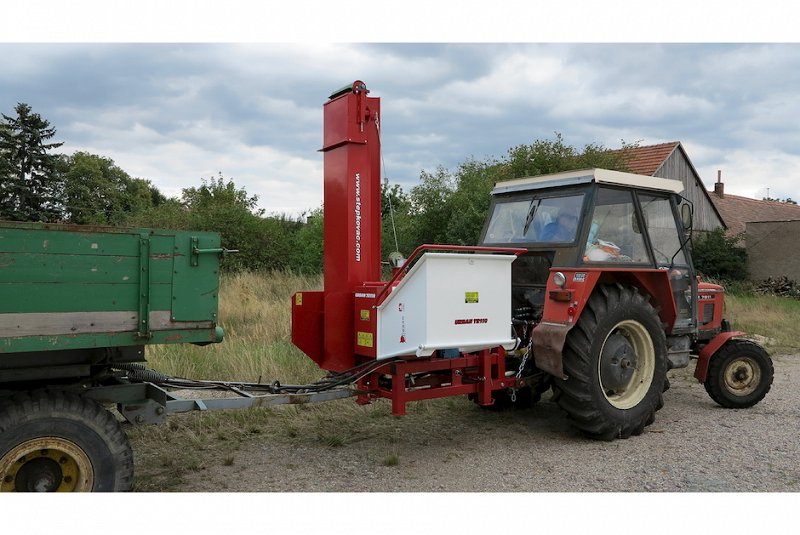

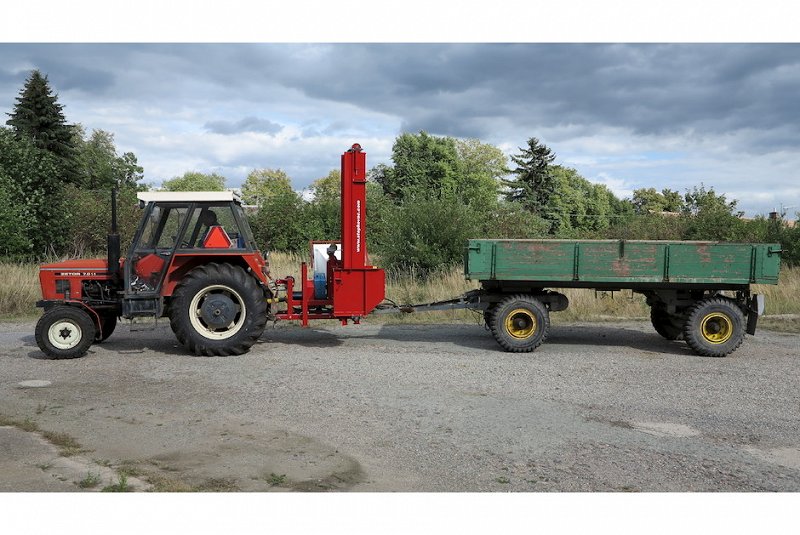

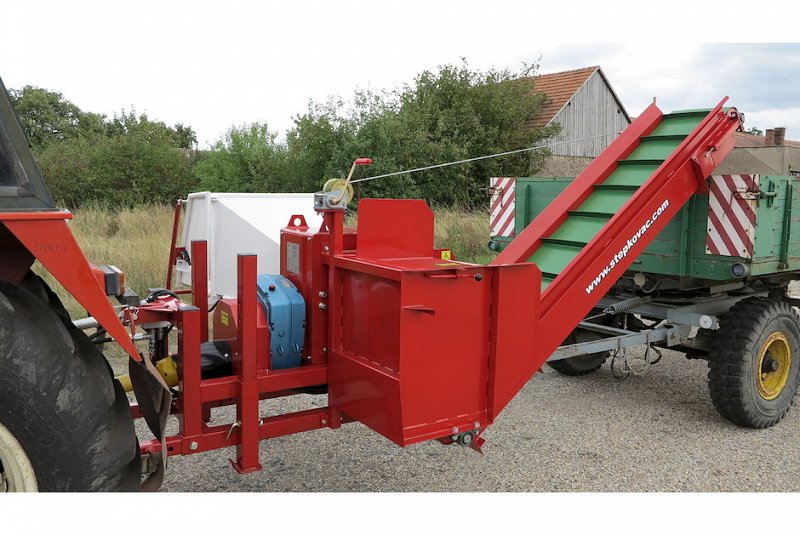

Il convogliatore è azionato dalla trasmissione a cinghia trapezoidale. La pendenza del nastro trasportatore è regolabile tramite un argano. Il nastro trasportatore viene sollevato in posizione verticale durante il trasporto. E’ possibile montare un dispositivo sacco doppio (accessorio opzionale) con un piede di supporto all'estremità del trasportatore. Il sacco viene fissato da quattro viti e richiede solo pochi minuti di montaggio.

stepkovac-za-traktor-URBAN-TR-110-s-dopravnikem-dozadu-11

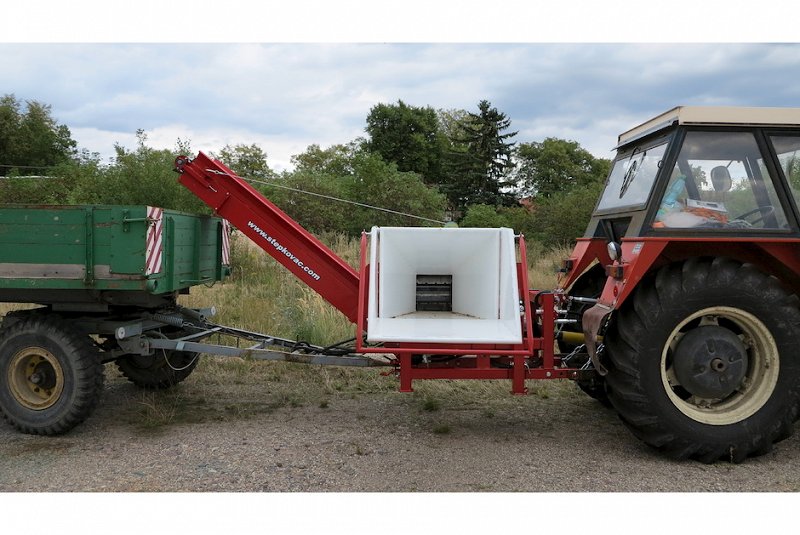

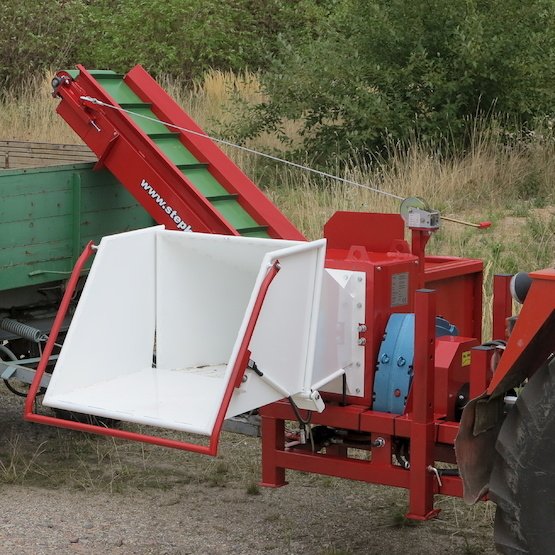

La tramoggia di ingresso

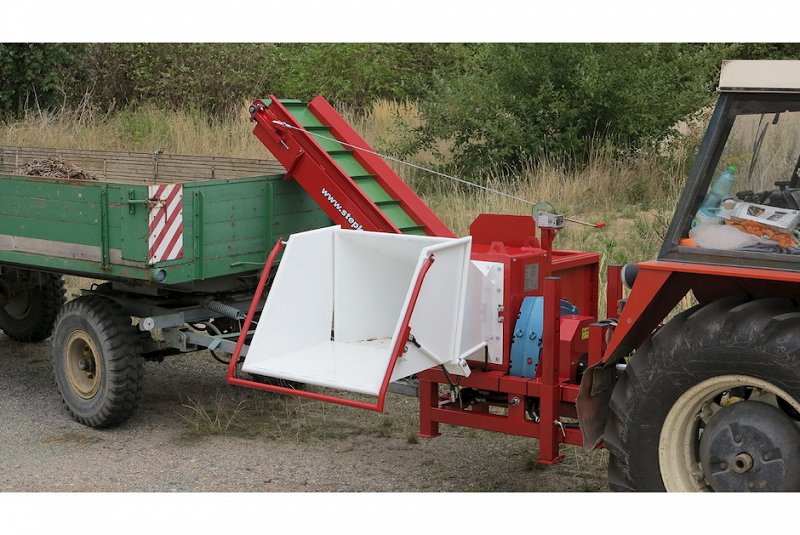

La tramoggia di ingresso è costituita da una parte fissa e una pieghevole. La parte pieghevole della tramoggia di ingresso conferisce un profilo più stretto nella posizione di trasporto (non supera la larghezza del trattore nella posizione di trasporto). Una volta bloccato nella posizione di lavoro, la tramoggia garantisce un'aspirazione ottimale e sicurezza operativa. Inoltre, la tramoggia è dotata di un telaio di sicurezza che, premendo verso il basso, arresta il dispositivo di taglio. La tramoggia di aspirazione è orientata orizzontalmente, il che facilita notevolmente l'inserimento di rami lunghi rispetto alla tramoggia verticale o inclinata. Il telaio della macchina è realizzato con vernice in polvere.

IMG_1341IMG_1344

La connessione al trattore

La potenza minima consigliata del trattore è di 50 CV. La potenza ottimale del trattore è di 70 CV o superiore. Un trattore con questa potenza può funzionare a bassa velocità durante la scheggiatura (circa 1300 giri / min). L'albero di uscita del trattore ha una portata nominale di 1000 giri / min (l'albero di uscita può essere valutato a 540 giri al minuto ma l'alimentazione del ramo non funzionerebbe correttamente). La potenza del trattore viene trasferita da una presa di forza con una frizione di sovraccarico (è parte della macchina) al cambio a bagno d'olio, che aziona il dispositivo di registrazione. La frizione di sovraccarico è impostata su una coppia di 1600 Nm. La frizione di sovraccarico protegge il trattore e la tronchettatrice dal sovraccarico



Il volano

Il volano assorbe gli urti trasferiti sulla presa di forza e sul cambio del trattore. La macchina viene fornita di serie senza volano. Il volano può essere ordinato come accessorio opzionale.

setrvacník pro štepkovac TR110_3Immagine 110

La cornice regolabile

Il telaio scorrevole regolabile della macchina consente il collegamento a vari tipi di trattori mantenendo gli angoli ottimali del cardano





Le catene di sicurezza

La macchina viene sollevata con il sollevatore idraulico del trattore, sia durante il lavoro e che in movimento. Si utilizzano catene di sicurezza per assicurare la posizione ottimale. Le catene di sicurezza fanno parte della dotazione di serie.

.



Immagine catene 110

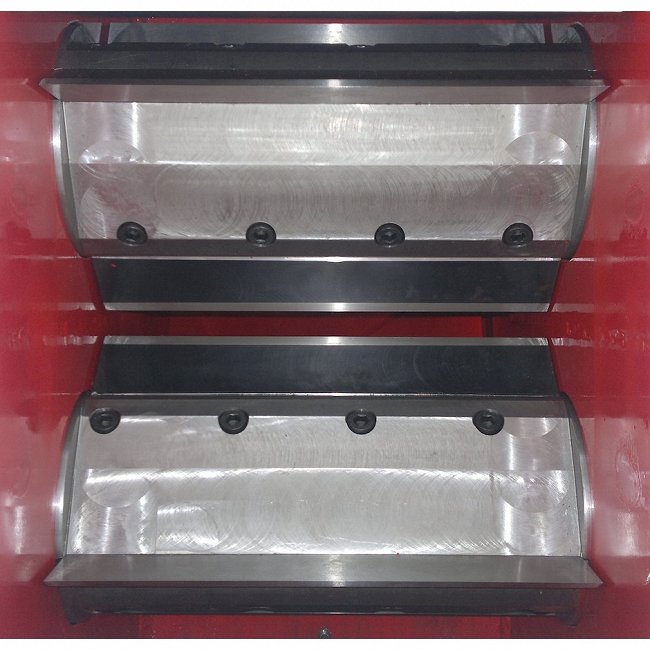

Il dispositivo di taglio

La macchina lavora con due alberi controrotanti con coltelli. I coltelli rotanti assorbono il legno nella tramoggia di alimentazione senza assistenza. Lo spazio di passaggio tra gli alberi è di 70 mm. Ogni albero ha 3 coltelli fissi, realizzati in acciaio di alta qualità. È possibile riaffilare i coltelli ripetutamente. Dopo l'affilatura è necessario posizionare uno spessore sotto i coltelli per mantenere lo stesso spazio tra i coltelli (circa 0,1 mm). Una singola affilatura di coltelli è in grado di produrre da 100 a 500 metri di legno, a seconda della quantità di contaminanti (fango, chiodi, pietre ecc.). Ogni lama può essere affilata di circa 4 mm, poi deve essere sostituita con una nuova

stepkovac-za-traktor-URBAN-TR-110-s-dvojitym-pytlovacem-na-raslove-pytle-18
Il gancio di traino

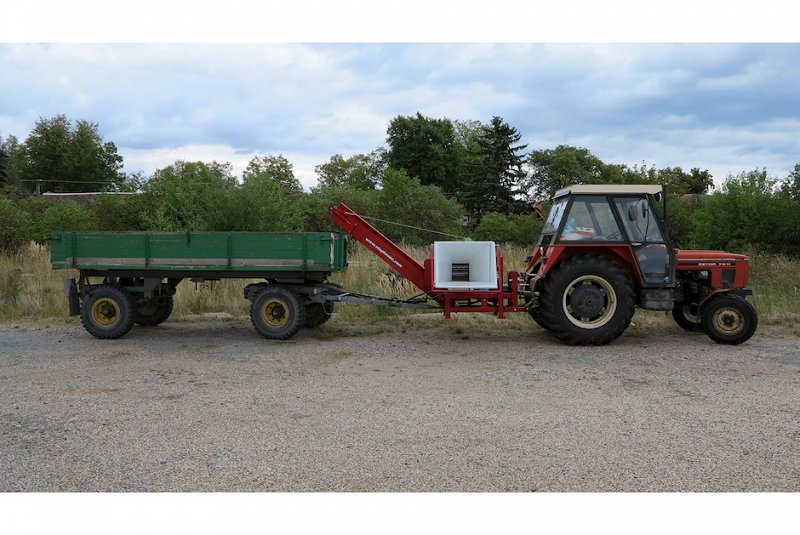

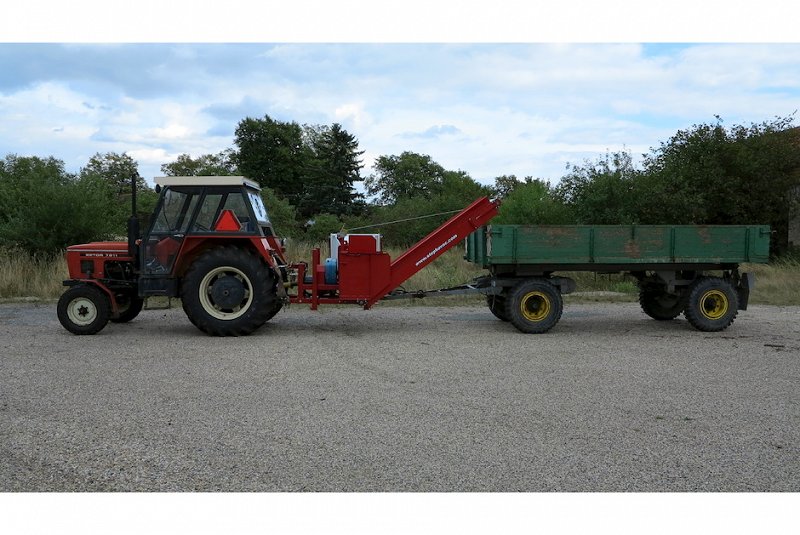

Il gancio traino dietro la tronchettatrice può supportare un rimorchio di max 2000 kg (non omologato per la circolazione sulle strade).

stepkovac-za-traktor-URBAN-TR-110-s-dvojitym-pytlovacem-na-raslove-pytle-21



Peso

820 kg

Diametro max. di legno morbido e fresco (pino)

120 mm

Diametro max. di legno duro (quercia, carpino)

100 mm

Diametro max. di legno duro secco (quercia, carpino) 80 mm
Max. Diametri del blocco di legno (abete rosso) 100 x 100 mm
Max. diametro della tavola di legno (abete rosso) 280 x 40 mm
Lunghezza del tronchetto (non regolabile) 7 - 22 cm
Dimensioni dell'ingresso del legno 290 x 290 mm
Dimensioni del serbatoio di ingresso 800 x 600 mm
Massima produzione 10 m3 all'ora
Categoria 3˚punto 2
Presa di forza max. velocità di rotazione 1000 / min.
Potenza del trattore (min.) 50 CV
Potenza del trattore (consigliata) 70 CV e piu’
Telaio del registratore regolabile (telescopico) si - 3 posizioni
Bracci scorrevoli si
Numero di coltelli 6
Lo spazio tra i coltelli approx.0,1 mm
Durata dei coltelli (intervallo tra una affilatura e l’altra) 150 - 800 m3 di piccoli tronchi
Protezione da sovraccarico frizione di sovraccarico
Dimensioni in posizione di trasporto (lunghezza x larghezza x altezza) 168x208x292 cm
Dimensioni in posizione di lavoro (lunghezza x larghezza x altezza) a seconda della posizione del trasportatore
Dimensione di imbalaggio (lunghezza x larghezza x altezza) 296x208x235 cm
Azionamento Motore idraulico con regolazione
Uscita di scarico Trasportatore posteriore da 2,6 m
Catene di sicurezza per il fissaggio della caduta del sollevatore idraulico del trattore si
Gancio traino rimorchio Sì - classica + sfera ISO
Altezza dell'estremità del trasportatore ad angolo da 30 ° 185 cm
Altezza dell'estremità del trasportatore ad angolo da 40 ° 222 cm

Il Volano per TR110

Il volano assorbe gli urti trasferiti sulla presa di forza e sul cambio del trattore.

setrvacnik-pro-tr110-970setrvacnik-pro-tr110-968



Ruote per TR110

Set di 4 ruote orientabili per una facile movimentazione della tronchettatrice dopo averla scollegata dal trattore. Peso: 10 kg

Larghezza ruota: 50 mm

Diametro ruota: 125 mm

Dimensione della flangia: 135 x 100 mm

Distanza tra i fori: 105 x 80 mm

Altezza: 167 mm

Tipo di cuscinetto: sfera

Numero di pezzi nel set: 4

Adatto per tronchettatrice: TR110

pojezdova-kolecka-pro-tr110-987

Doppio sacco all'estremità del trasportatore - per la serie "110"

Peso: 22 kg

Adatto per tronchettatrice: SMH110, EM110, TR110

dvojity-pytlovac-na-konec-dopravniku-pro-radu-110-938

Scivolo alla fine del trasportatore - per la serie "110"

Peso: 12,5 kg

Lunghezza:1 m

Adatto per  tronchettatrice:  SMV110, SMH110, EM110, TR110

skluzavka-na-konec-dopravniku-pro-radu-110-1016
SUPPORTO PER SACCO GRANDE stojan-na-big-bag-931
